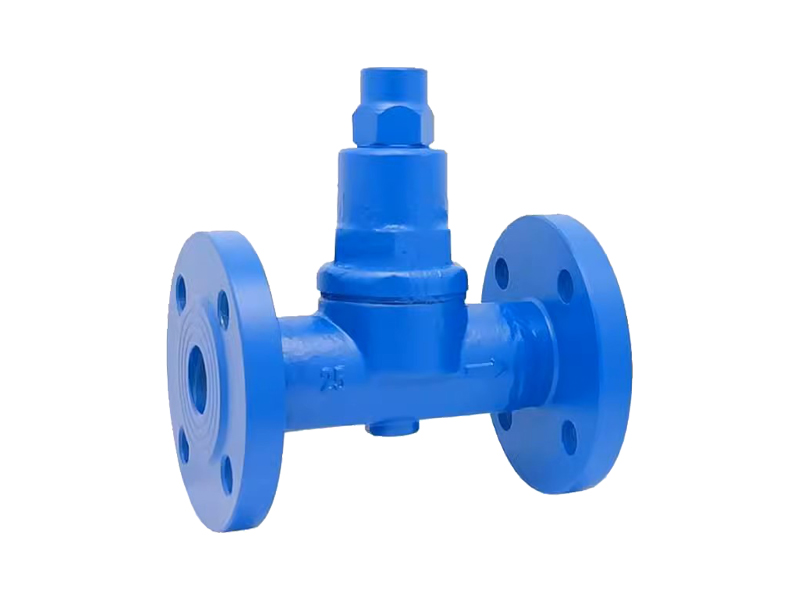

進口波紋管式蒸汽疏水閥的熱敏元件為注滿易揮發的液體的波紋管，利用的液體的易揮發性和波紋管的伸縮。當蒸汽管線升溫時，液體揮發成氣體體積膨脹并發生壓力推動著波紋管伸長，蒸汽管線降溫達到易揮發的液體從氣體轉變成液體時體積縮放，波紋管內沒有推動力，波紋管縮放。

進口波紋管疏水閥產品特點

排水溫度可以調節在70～100度之間，使用方便。能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。結構簡單，安裝方便，隨意。通過增加波紋管直徑提高凝結水的排量。具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。

進口波紋管疏水閥技術參數

規格尺寸:DN15-DN300[1/2＂－2＂]；

連接方式：法蘭、內螺紋；

壓力范圍:0.05－PN1.6；

使用溫度: -29℃≈500℃；

閥體材質:鑄鋼、不銹鋼；

適用介質: 飽和蒸汽，凝結水；

最高背壓率:75%；

進口波紋管疏水閥工作原理

進口波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要?jiǎng)幼髟瑑?nèi)充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

1、當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3、熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前.

4、積存在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
