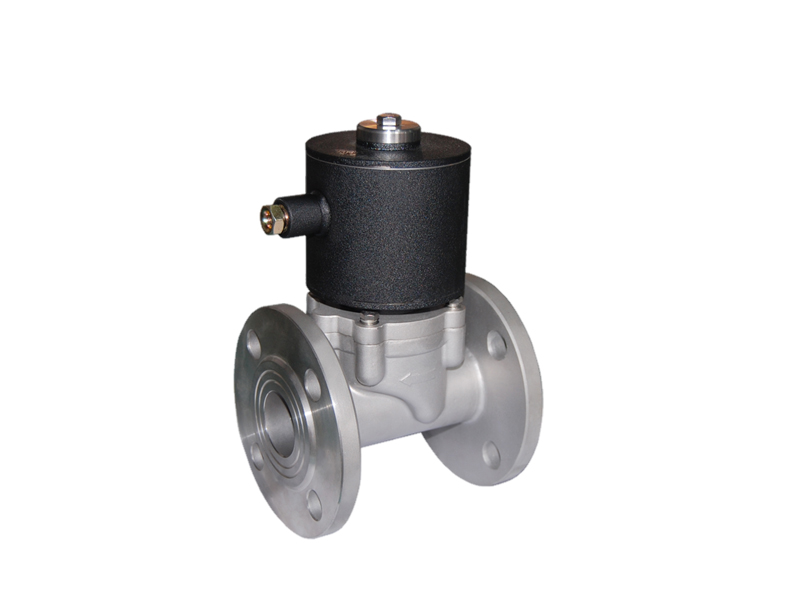

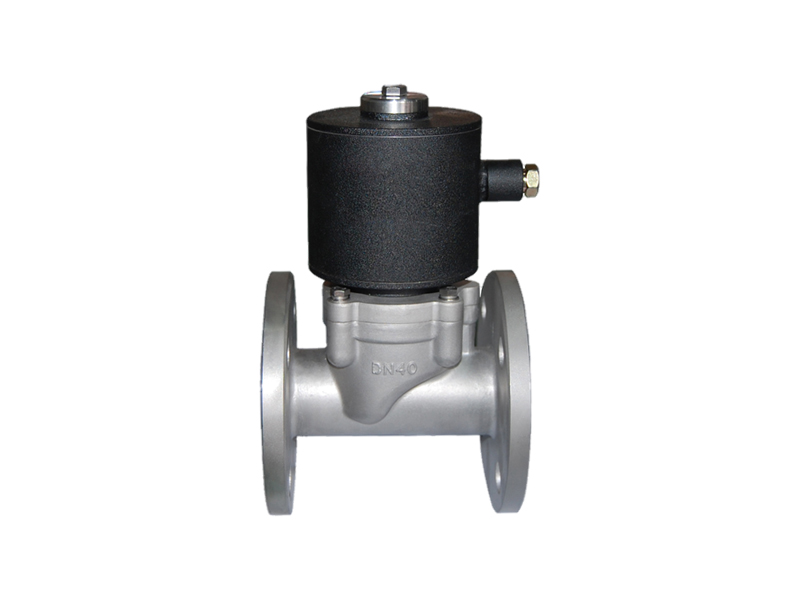

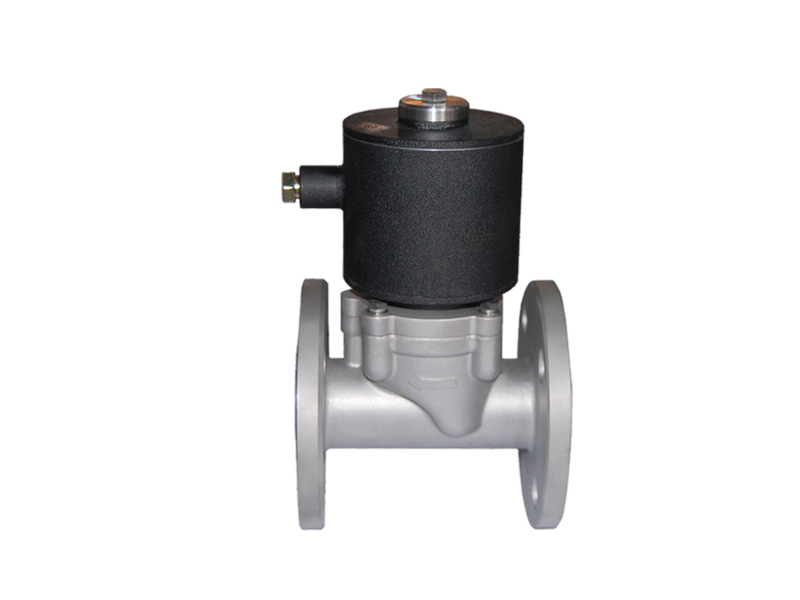

進口液體電磁閥產品概述

進口液體電磁閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

進口液體用電磁閥工作原理

閥為二次開起的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。

進口液體電磁閥主要技術參數

公稱通徑：DN15-50mm

最高工作壓力：0.8MPa

工作壓差：0.03～0.8MPa其中φ3、φ5為直動式0～0.6MPa

環境溫度：-10～+50℃

介質溫度：0～75℃

電壓：AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V

絕緣等級：B級

功率：φ5～φ20    12W φ25～φ100    15W   φ125～φ150    30W

線圈溫升：≤80℃

電源允許波動：-15%～+10%

工作介質：液體氣體油 <20CST

安裝方式：介質流向與電磁閥箭頭保持一致,線圈向上,允許傾斜度小于30°

響應時間：φ3～φ50        ≤1秒關≤2秒   φ65～φ150      ≤3秒關≤5秒

進口液體電磁閥安裝與使用:

1、電磁閥應安裝于水平管道段，并注意閥體所示的介質流向。

2、電磁閥可保證在電源電壓為220V+5、-15％，頻率50HZ±5％的情況下正常工作。

3、電磁線圈及罩殼部位應避免滴水和受潮。

4、為保證管道正常工作，閥的前端及旁路，均應設置手動截止閥。

進口液體電磁閥選型

1、訂貨時請注明型號、規格、工作介質、工作壓力、電源電壓等技術參數。
