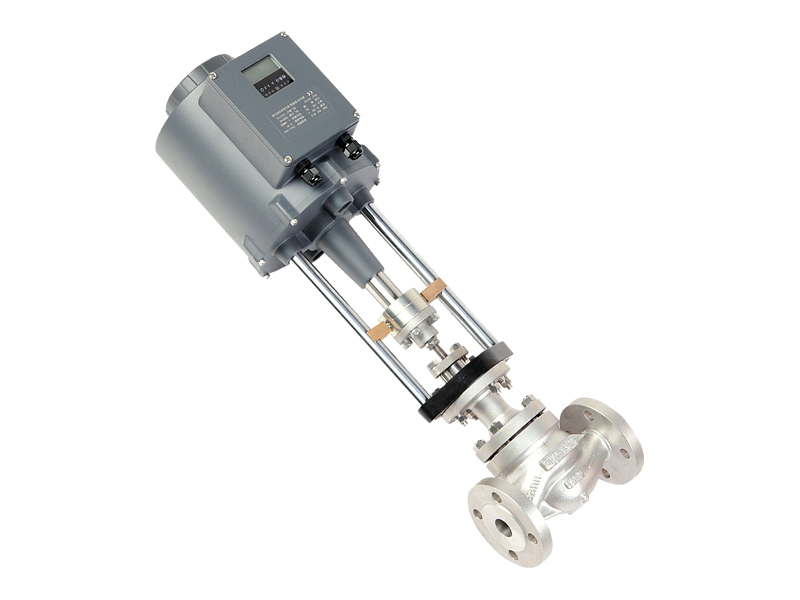

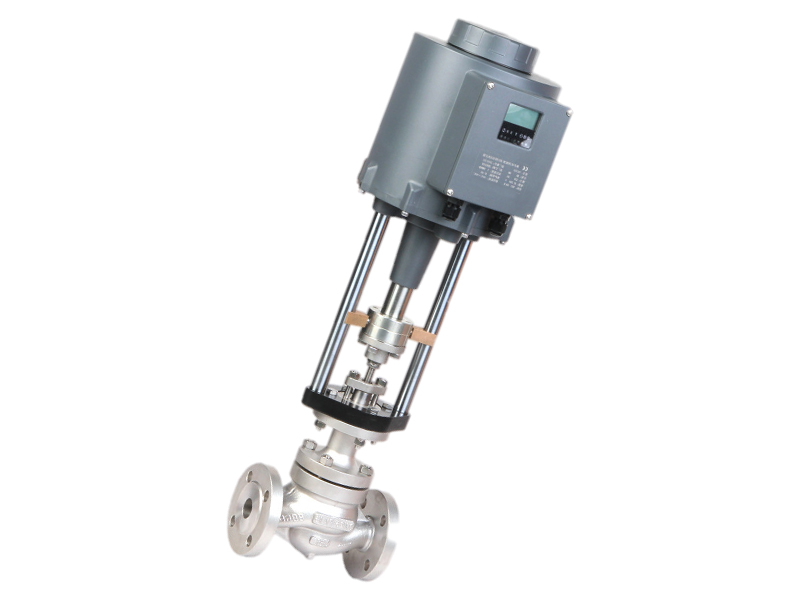

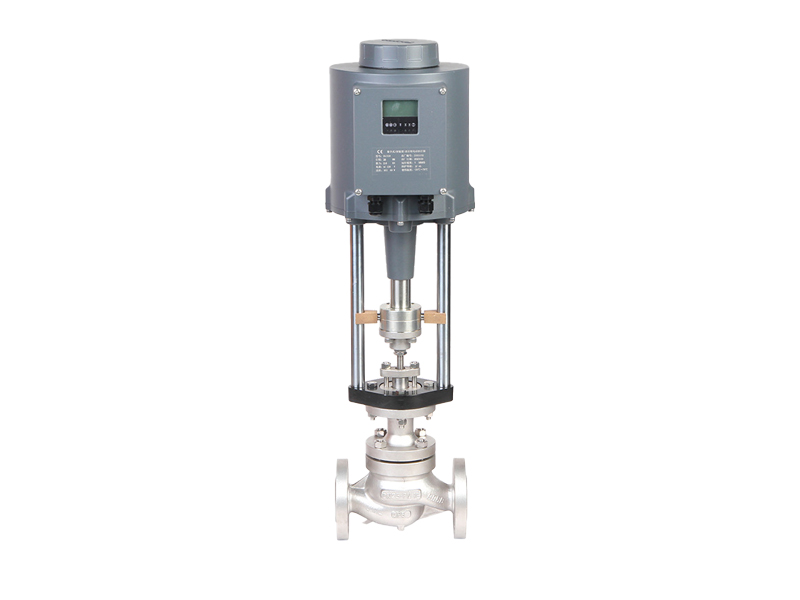

美國依洛克（YLOK）進口電動單座調節閥由直程電動執行機構和直通低流阻單座閥組成.它只有一個閥座和一個柱塞形閥芯,具有密閉性能好.導向部分采用(上下雙導向式或襯套頂導向式)結構,具有導向面積大,抗振性能強等特點,適用于對介質泄漏量有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.

進口電子式電動調節閥工作原理

電動(單座,雙座,套筒)調節閥,是電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制

按作用模式可分為：

正作用：電閉式-常開型（當電信號增大時閥位向下位移）《B型》

反作用：電開式-常閉型（當電信號增大時閥位向上位移）《K型》

進口電子式電動調節閥應用

本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

有標準型,調節切斷型,波紋管密封型,夾套保溫型等品種.

進口電子式電動調節閥部分技術參數

公稱通徑：15、20、25、40、50、65、80、100、150、200mm

公稱壓力：ANSI 125、150、300、600、1500、2500、4500

JIS 10、16、20、30、40K

PN1.6、4.0、6.4、10、16、32、75MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW或根據用戶需求

材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等或根據用戶需求

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料 石墨填料

閥內組件

閥芯型式：?jiǎn)巫烷y芯

流量：金屬閥座 等百分比（%）和線性（L），參考流量曲線圖

Cv值從0.04～14的高精度流量符合IEC534-2標準

軟閥座：等百分比（%）和線性（L），參考流量曲線圖

注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量曲線圖

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

電動執行機構

型　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構

輸入信號：DKZ執行機構：Ⅱ型0～10mA?DC(輸入電阻200Ω)；Ⅲ型4～20mA?DC(輸入電阻 250Ω) 361L執行機構：4～20mA?DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA?DC、4～20mA?DC PSL執行機構：4～20mA?DC （注：信號線請使用屏蔽線）

電源電壓

DKZ執行機構：220V，50Hz。

361L執行機構：220V，50/60Hz。

RS執行機構：?jiǎn)蜗嗫刂?/span>220V?AC±5%；三相控制380V±5%。

PSL執行機構：?jiǎn)蜗嗫刂?/span>220V，50Hz （電源電壓也可根據用戶需求）

手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪

環境溫度：－20～＋60℃

閥作用型式：電關式或電開式

進口電子式電動調節閥選型

b:  電子式電動調節閥的工作壓力、適用溫度

c:  電子式電動調節閥的電源電壓
