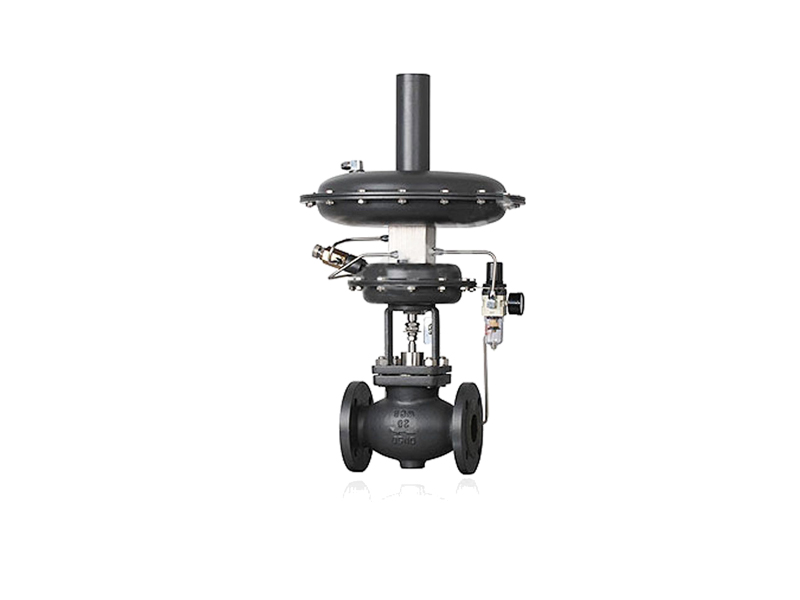

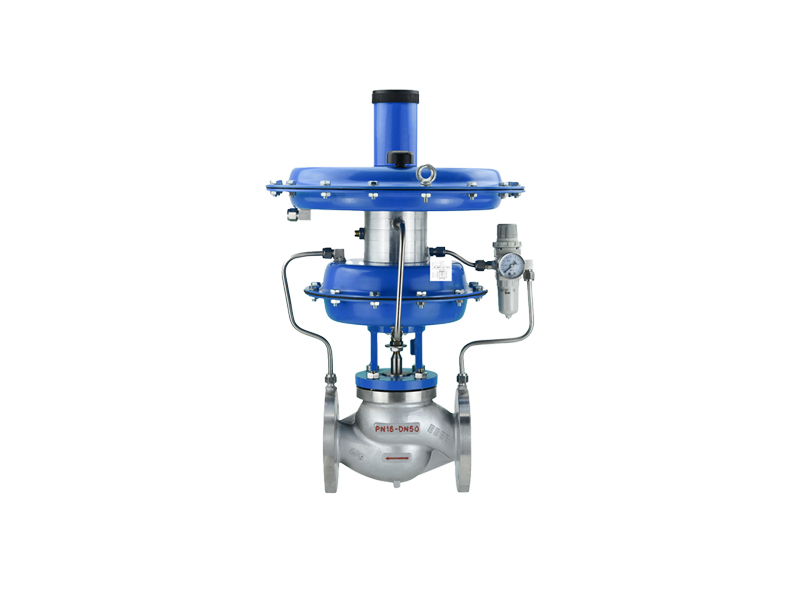

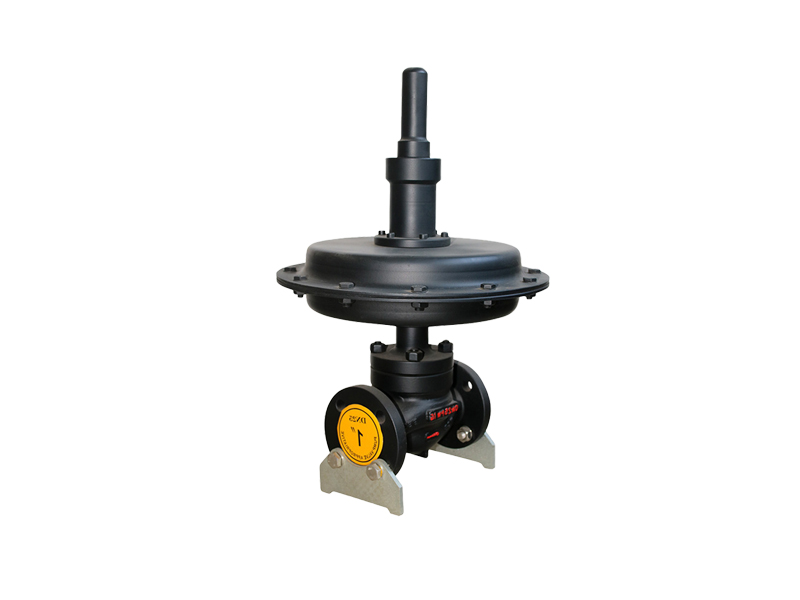

美國依洛克（YLOK）進口泄氮閥（進口氮封閥裝置、進口供氮閥）是自主開發、研制的一套自力式微壓力控制系統，主要用于保持容器頂部保護氣(一般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維護方便等特點。廣泛應用于石油、化工等行業。

產品特點

無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；泄氮閥泄氮壓力設定方便，可在連續生產的條件下進行；壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；為確保儲罐的安全，需在罐頂設置呼吸閥，呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

結構與工作原理

氮封裝置由氮封閥和泄氮閥兩部分組成。氮封閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH20，通過氮封裝置精確控制。

當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮閥壓力設定點時，泄氮閥自動關閉。當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，氮封閥開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至氮封閥壓力設定值時自動關閉。

進口泄氮裝置部分技術參數及資料

公稱通徑：DN10-DN100

公稱壓力：PN16、PN25或ANSI150LB

流量：快開

壓力調節范圍(kPa) ：0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66

介質溫度(℃) ≤80

調節精度(％) ≤5％

允許泄漏等級 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級(GB/T4213-92)

主要零部件材料：

閥體：ZG230-450、ZG1Cr18Ni9Ti

閥內件：1Cr18Ni9Ti

膜蓋：A3、1Cr18Ni9Ti

膜片：夾增強滌綸織物橡膠、氟橡膠

彈簧：60Si2Mn、1Cr18Ni9Ti

根據用戶要求，閥體、閥內件、膜蓋可采用其它牌號材質。

連接尺寸及標準

連接方法：法蘭、螺紋、焊接

法蘭端面距：GB12221-89

法蘭標準：GB/T9113-2000

法蘭面型式：RF

執行機構氣信號接口：M16×1.5

注：以上數據可根據用戶需要加工制造。
