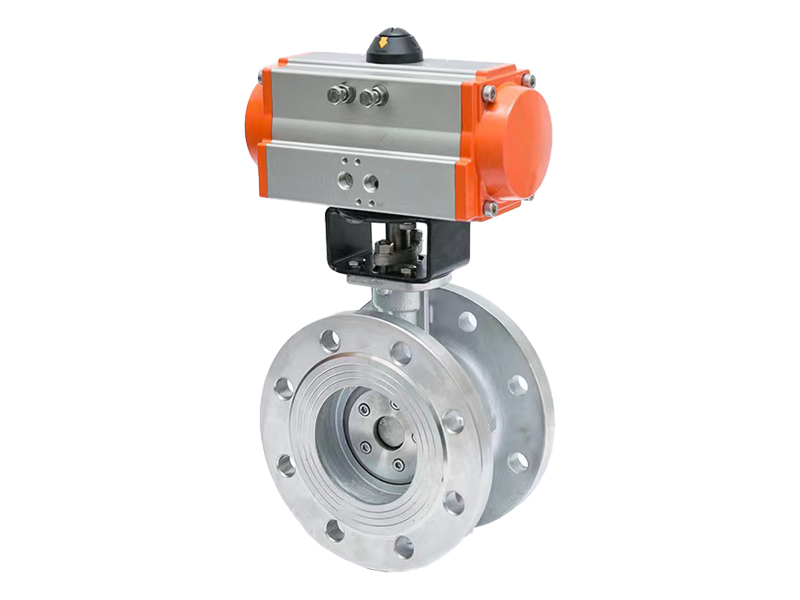

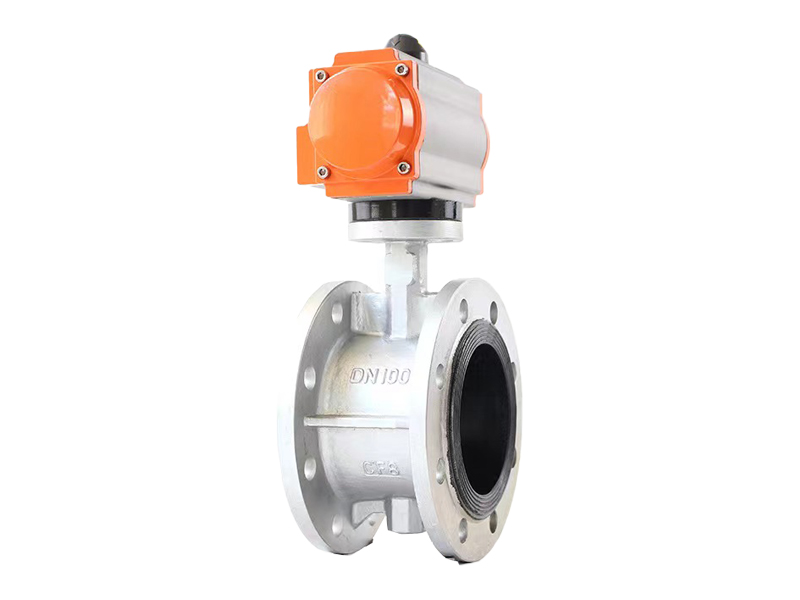

美國依洛克YLOK進口氣動法蘭蝶閥系列產品由閥體、蝶板、閥桿、氣動執行器主要零件組成，靠壓縮空氣驅動氣動執行器運動帶動閥桿轉動，傳動蝶板做90度旋轉達到啟閉效果。對夾連接、結構簡單，安裝方便，特別適用安裝距離短，大口徑管路中。通過選配不同類型的電動執行器，可適合不同工藝控制要求，廣泛使用于多種自控管路和裝置中。

進口氣動法蘭蝶閥產品特征：

1、氣缸選用鋁金材料的齒輪式雙活塞，重量輕、外形美觀，輸出力矩大，體積小；

2、可遠程操作，適用多工裝安裝位置；

3、使用壓縮空氣進行大規模集中控制，能源消耗低，降低使用成本；

4、流量特征趨直線，調節性能好，裝配閥門定位器，蝶板可在30度-90度調節，可作氣動調節蝶閥使用。

進口氣動法蘭蝶閥執行器參數：

執行器型號：GT、AT、AR、AW系列單雙作用氣動執行器

供氣壓力：04～07MPa

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：-30～+70℃

作用形式：單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL)

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

進口氣動法蘭蝶閥基本參數：

公稱通徑：DN50～DN2000(mm)

公稱壓力：PN10～64MPa

連接形式：法蘭式

閥板形式：垂直板式

流量特征：近似快開型

動作范圍：0～90°

基本誤差：帶定位器：小于全行程的±2%

回差：帶定位器：小于全行程的±2%

可調范圍：50:01:00

配置執行機構：GT、AT、AR、AW系列單雙作用氣動執行器

控制方式：開關型(開關兩位控制)、調節型(4～20mA控制)
