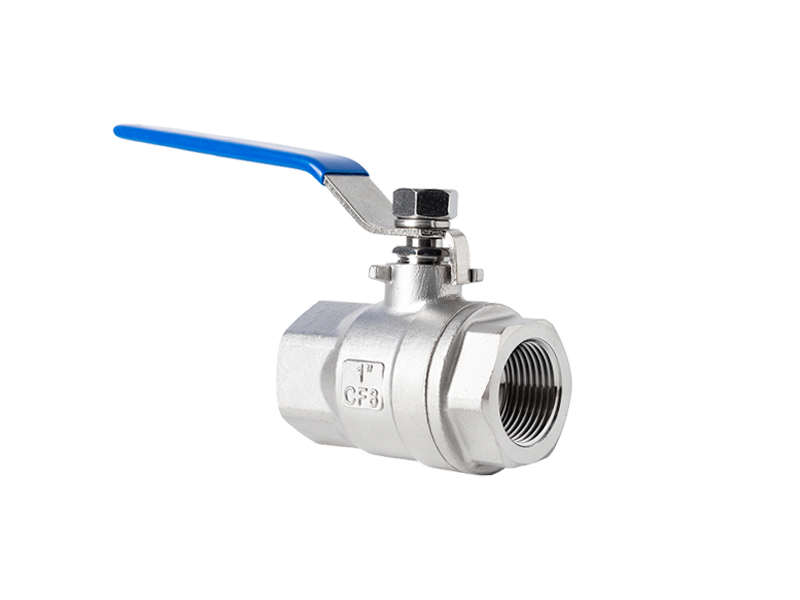

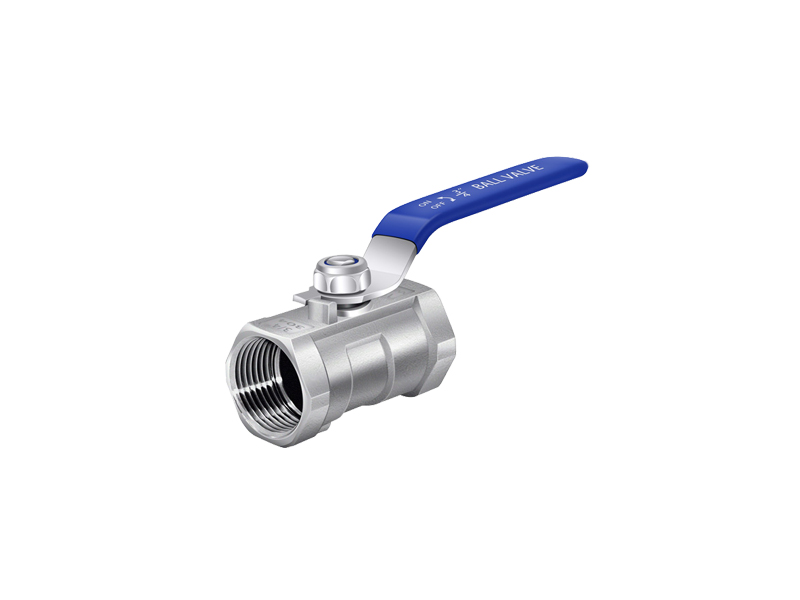

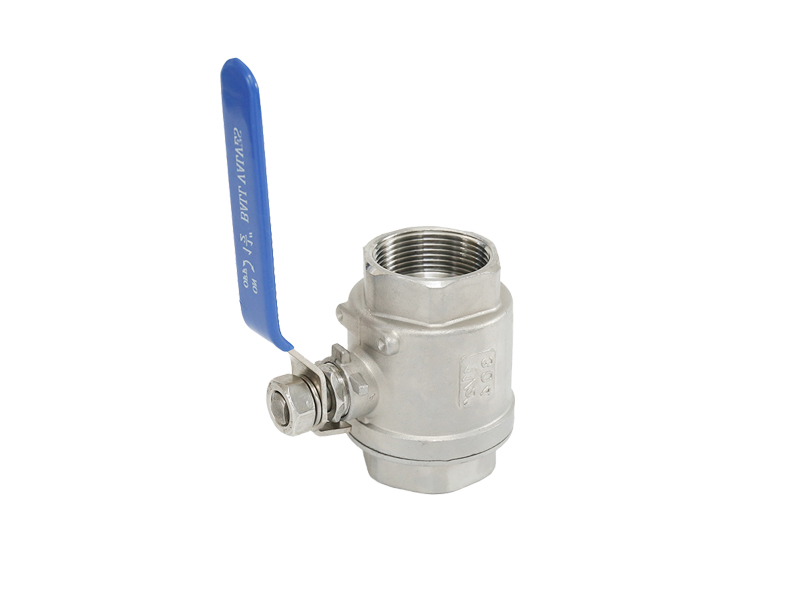

美國依洛克(YLOK)進口二片式球閥(不銹鋼二片式球閥,氣動二片式球閥,內螺紋二片式球閥)是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況
進口二片式球閥主要技術參數
公徑:DN6-50mm
壓力:1.6-6.4Mpa
溫度:-29℃-350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)。
材質:304,316,304L,316L等
進口二片式球閥工作原理
一、開啟過程
1在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
二、關閉過程
1關閉時,順時針旋轉手柄,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
